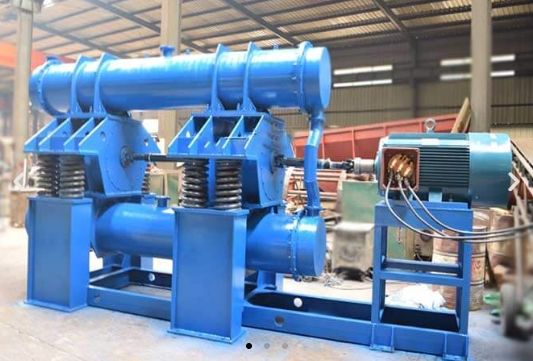

Στρογγυλοτριβείο δονήσεως για τη μαστοποίηση λεπτών σκόνης
| Ειδικότητα |
Αξία |
| Ονομασία |
Στρογγυλοτριβείο με σφαίρες |
| Δυναμικότητα |
00,2-1 τόνους/ώρα |
| Μέγεθος σίτισης |
λιγότερο από 25 mm |
| Χρώμα |
Προσαρμόστε |
Λεπτομέρειες για το μύλο σφαιριδίων με δονήσεις
Στρογγυλοπίνακας, επίσης γνωστός ως στρογγυλοπίνακας ή στρογγυλοπίνακας,είναι ένα είδος μηχανής τύπου σφαίρας που χρησιμοποιεί τη δονή υψηλής συχνότητας του κυλίνδρου για να κάνει το μέσο άλεσης στον κύλινδρο να επηρεάζει το υλικό με αδράνεια.
Το μύλο σφαίρας με δονήσεις είναι ένας νέος τύπος εξοπλισμού άλεσης υψηλής απόδοσης και εξοικονόμησης ενέργειας..Η απόδοση άλεσης του δονητικού μύλου σφαιρίδων μπορεί να αυξηθεί με2-5 φορές, και η κατανάλωση ενέργειας μπορεί να μειωθεί20% - 30%.
Σχέδιο εργοστασίου δονήσεων
Το μύλο με σφαίρες με δονήσεις μπορεί να χρησιμοποιηθεί ευρέως στην επεξεργασία λεπτών σκόνης και υπερλεπτών σκόνης στην περιποίηση μεταλλευμάτων, στα οικοδομικά υλικά, στα ακαθαρτικά υλικά, στις χημικές πρώτες ύλες, στη μεταλλουργία, στην ηλεκτρική ενέργεια,ειδικές κεραμικέςΤα τελευταία χρόνια, η βιομηχανία των καυσίμων έχει αυξηθεί σημαντικά σε σχέση με την προηγούμενη.Το μύλο δονήματος έχει χρησιμοποιηθεί ευρέως στη βιομηχανία μαγνησίου, επειδή λύνει το πρόβλημα της προσκόλλησης σκόνης και της άλεσης στη διαδικασία παραγωγής.
Δομή και αρχή λειτουργίας του σφαιροτριβείου δονήσεων

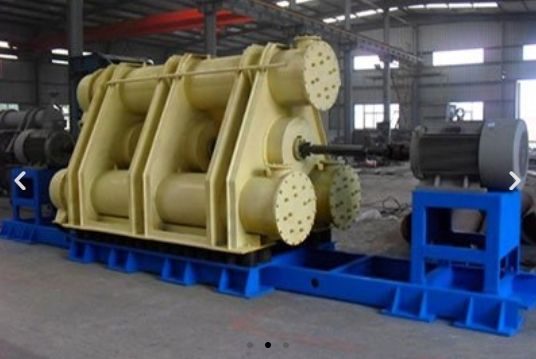

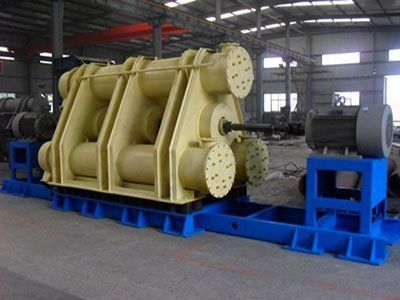

Τρεις σωλήνες δονητικού σφαιριού
- Σύμφωνα με τον αριθμό βαρελιών:Στρογγυλοπίνακας μπορεί να χωριστεί σε ένα βαρέλι στρογγυλοπίνακα, διπλό σωλήνα στρογγυλοπίνακα και τρεις σωλήνες στρογγυλοπίνακα..
- Σύμφωνα με τη μέση κατηγορία:Το δονητικό μύλο σφαίρας μπορεί να χωριστεί σε δονητικό μύλο σφαίρας και δονητικό μύλο ράβδου.
- Σύμφωνα με τον τύπο των μεθόδων εισόδου και εξόδου:Ο δονητικός μύλος με σφαίρες διαθέτει διάφορες μορφές τροφοδοσίας και εκφόρτωσης, όπως ενιαία είσοδος και ενιαία έξοδος, διπλή είσοδος και διπλή έξοδος, διπλή είσοδος και τετραετής έξοδος.
- Σύμφωνα με τη θέση του βαρέλι:το μύλο σφαίρας με δονήσεις μπορεί να χωριστεί σε κάθετο μύλο σφαίρας με δονήσεις και οριζόντιο μύλο σφαίρας με δονήσεις.
Ο δονητικός μύλος με σφαίρες αποτελείται κυρίως από πέλμα, στήριξη σώματος, κάλυμμα ηχομόνωσης, σώμα, βαρέλι, δονητή, πλάκα επένδυσης, ελαστικό ρουλέν, μέσο άλεσης και κινητήρα κίνησης.
Όταν λειτουργεί το δονητικό μύλο σφαίρας, ο κινητήρας οδηγεί τον δονητή με το εκκεντρικό σφυρί για να κάνει την αξιωτική περιστροφή, η οποία προκαλεί δονήσεις στο βαρέλι.Το μέσο και τα υλικά γυρίζουν και πέφτουν στο βαρέλι, και τα υλικά συνθλίβονται κάτω από τη δύναμη της πρόσκρουσης.
Πλεονεκτήματα προϊόντος του μύλου σφαίρας δονήσεως
- Το μύλο με σφαίρες με δονήσεις έχει ώριμη διαμόρφωση διαδικασίας, απλή και βολική λειτουργία, αξιόπιστη εργασία και εύκολο καθαρισμό.
- Ο δονητικός μύλος με σφαίρες έχει ισχυρή προσαρμοστικότητα στις συνθήκες εργασίας, εξοικονόμηση ενέργειας και προστασία του περιβάλλοντος και μπορεί να εκτελεί υγρή και στεγνή άλεση.
- Το δονητικό μύλο με σφαίρες έχει συγκεντρωμένο μέγεθος σωματιδίων, ελαφρύ βάρος και χαμηλό θόρυβο.
- Η κατανάλωση ενέργειας από την μονάδα παραγωγής του μύλου σφαιριδίων με δονήσεις είναι χαμηλή, η αντικατάσταση του στρώματος και του μέσου άλεσης είναι εύκολη.
Τεχνικά δεδομένα
| Σχήμα |
Τρόπος περιστροφής |
Δύναμη ((kw) |
Όγκος κυλίνδρου ((L) |
Εκπομπή (kg/h) |
Μέγεθος τροφοδοσίας ((mm) |
Μέγεθος εκφόρτωσης (μm) |
Συχνότητα δονήσεων ((r/min) |
Διάσταση (mm) |
| ZM50 | HB30-6 | 2.2 | 50 | 20 έως 60 | 0-3 | 10-45 | 980 | 0-10 |
| ZM100 | HB50-6 | 3.7 | 100 | 50-150 | 0-25 | 10-45 | 980 | 0-10 |
| ZM200 | HB75-6 | 5.5 | 200 | 50-200 | 0-5 | 10-45 | 980 | 0-10 |
| ZM400 | HB100-6 | 7.5 | 400 | 50 έως 300 | 0-25 | 10-45 | 980 | 0-15 |
| ZM600 | HB140-6 | 9.5 | 600 | 50-600 | 0-25 | 10-45 | 980 | 0-20 |
| ZM800 | HB160-6 | 12 | 800 | 50-1000 | 0-25 | 10-45 | 980 | 0-20 |
| ZM1000 | HB180-6 | 14 | 1000 | 100-1500 | 0-25 | 10-45 | 980 | 0-25 |
| ZM1200 | HB240-6 | 18.5 | 1200 | 100-1800 | 0-25 | 10-45 | 980 | 0-25 |
| ZM1500 | HB250-6 | 21 | 1500 | 100 έως 200000 | 0-25 | 10-45 | 980 | 0-25 |
| ZM2000 | HB300-6 | 25 | 2000 | 100-3000 | 0-25 | 10-45 | 980 | 0-25 |
| Σχήμα |
Τρόπος άλεσης |
Δύναμη κινητήρα ((kw) |
Όγκος κυλίνδρου ((L) |
Δυναμικότητα (t/h) |
Μέγεθος τροφοδοσίας ((mm) |
Μέγεθος εκκένωσης (mm) |
Συχνότητα δονήσεων ((r/min) |
Γύρωση του περιστροφίου (r/min) |
| 2ZM-50 | Ξηρό, υγρό, ανοιχτό, κλειστό. | 11-18.5 | 50 | 0.3-0.8 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-100 | Ξηρό, υγρό, ανοιχτό, κλειστό. | 17-22 | 100 | 0.5-1.3 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-200 | Ξηρό, υγρό, ανοιχτό, κλειστό. | 22-37 | 200 | 0.5-2.5 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-300 | Ξηρό, υγρό, ανοιχτό, κλειστό. | 37-45 | 300 | 0.5-4 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-400 | Ξηρό, υγρό, ανοιχτό, κλειστό. | 45-55 | 400 | 0.5-4.8 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-600 | Ξηρό, υγρό, ανοιχτό, κλειστό. | 45-55 | 600 | 1-8 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-800 | Ξηρό, υγρό, ανοιχτό, κλειστό. | 55-75 | 800 | 1 έως 10 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-1000 | Ξηρό, υγρό, ανοιχτό, κλειστό. | 55-75 | 1000 | 1-15 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM-1200 | Ξηρό, υγρό, ανοιχτό, κλειστό. | 75-90 | 1200 | 1 έως 18 | 0-25 | 0.8-0.104 | 980 | 980 |
| 2ZM2000 | Ξηρό, υγρό, ανοιχτό, κλειστό. | 75×2 | 2000 | 1 έως 30 | 0-25 | 0.8-0.104 | 980 | 980 |
