Ρολά λείανσης υψηλής πίεσης προσαρμοσμένα για ορυκτά

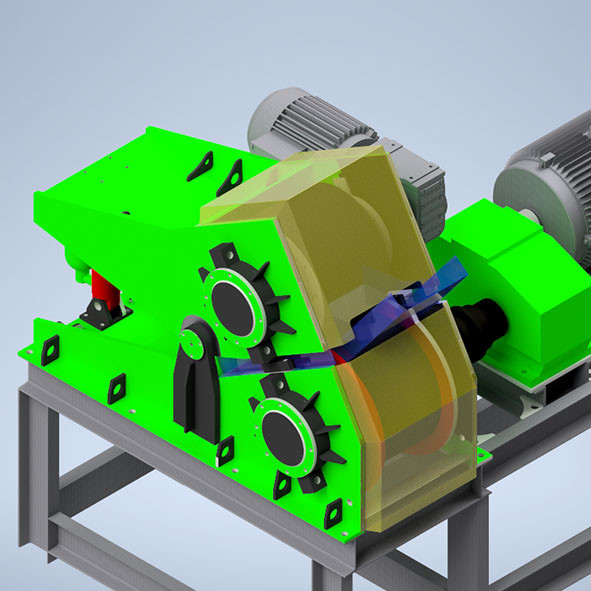

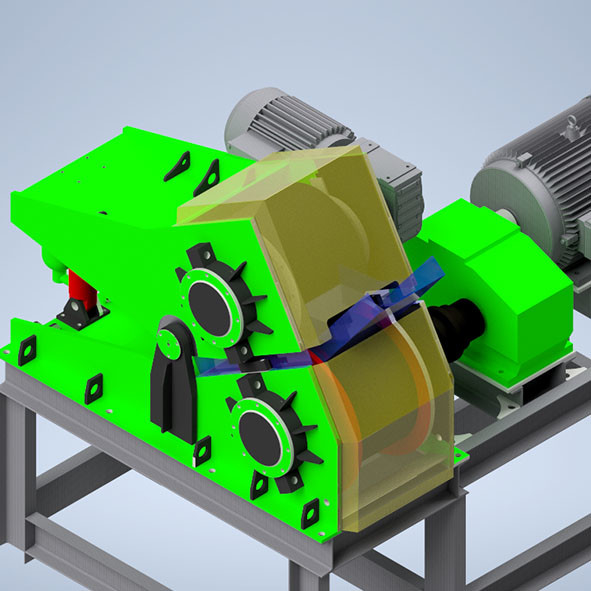

Ο κυλινδρόμυλος υψηλής πίεσης Hengyang είναι κυρίως ένας κατακόρυφα τοποθετημένος μύλος διπλού κυλίνδρου, εξοπλισμένος με υδραυλικά έμβολα στη μία πλευρά, που πιέζουν τον πλωτό κύλινδρο - ο άλλος κύλινδρος στερεώνεται στο πλαίσιο.

Τα κύρια εξαρτήματα της μηχανής είναι φυσικά τα ρολά, τα ρουλεμάν, το πλαίσιο, οι δοκοί πίεσης, το υδραυλικό σύστημα, το σύστημα μετάδοσης κίνησης, τα συστήματα λίπανσης και ψύξης και ο αγωγός τροφοδοσίας.Η τροφοδοσία εισάγεται στο διάκενο μεταξύ των κυλίνδρων με τρόπο τροφοδοσίας τσοκ και θρυμματίζεται από έναν μηχανισμό διασωματιδιακής θραύσης.

Η τροφοδοσία είναι πιο χονδροειδής από το διάκενο σπάει από τη χοάνη τροφοδοσίας.Ο βαθμός θρυμματισμού που επιτυγχάνεται καθορίζεται από την πίεση που εφαρμόζεται στους κυλίνδρους.Οι πιέσεις στο διάκενο μπορεί να κυμαίνονται από 50 έως 320 Mpa.Οι δυνάμεις ποικίλλουν ανάλογα με τη διάμετρο των κυλίνδρων από περίπου 750-20.000 kN (75 - 2000 έως).Για λόγους προσανατολισμού, οι αντοχές σε θλίψη των περισσότερων σκληρών μεταλλευμάτων βρίσκονται στην περιοχή 180-240 Mpa.Η δύναμη που απαιτείται για τη θραύση σωματιδίων < 60 mm είναι συνήθως < 100 kN.Οι διάμετροι κυλίνδρων ποικίλλουν από 0,5 m έως 2,8 m και τα πλάτη κυλίνδρων ποικίλλουν από 0,2 m έως 1,8 m.

Ρολά λείανσης υψηλής πίεσης Κύρια τεχνικά στοιχεία:
